zixun
山东茂隆新材料科技有限公司 2023-07-28 2540
要想验土工布的老化情况,可以借助荧光紫外灯进行观察。今天小编就来和大家探讨一下这个话题,一起来看看吧。
通过将试样放置于老化试验箱,给定特定的试验温度、湿度和照射强度,在周期性的光照和冷凝试验中,对比测试试样在老化试验前后的强度变化,以此作为衡量耐久性能的指标。
1、材料选取

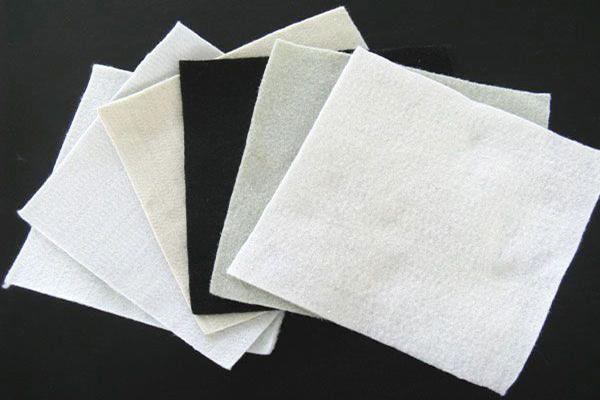

对于不同生产厂家进场的土工布,我们需要对规格为200g/m2的机织土工布、针织土工布和针刺土工布(一种非织造土工布)进行取样试验。这些土工布材料都是单层且未经过特殊处理(如未添加炭黑等常规的水利工程项目进场所使用的土工布)。
2、试验设备
我们使用了具有自动调光功能的UVA-340型紫外线老化试验箱和土工合成材料万能试验机。
3、试样制备

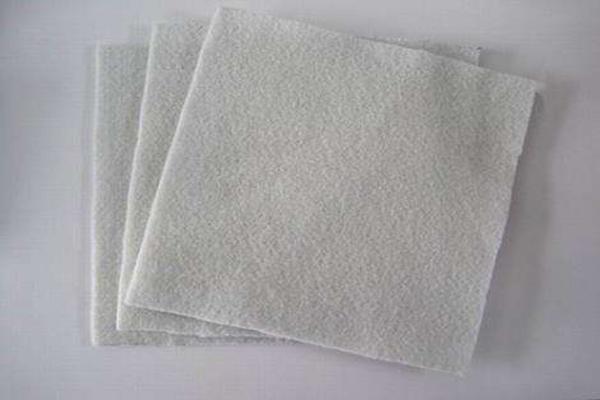

对于具有相同生产工艺的土工布进行分类制样,选择1平方米的土工布作为试验样品。将样品从大样边缘至少整个幅宽的十分之一的距离处裁取一块样品纵向,另一块样品横向裁取。试样的尺寸为长200毫米、宽50毫米,总共有12个样品。其中6个样品用于老化试验,另外6个样品用于老化前的原始强度测试。每一块试样都进行编号,编号标记在非光照区域(每组试样数为5个,剩下的1个为备用样品)。所有样品置于温度为20±2℃,相对湿度为60%±10%的环境条件中调节24小时。
4、试验环境及辐照周期
UVA-340灯管在340nm波长光强1.55W/m2的条件下,经过8小时紫外光照(光照温度60℃)和4小时冷凝(冷凝温度50℃)的循环周期,分别连续运行120小时、168小时、240小时和456小时。(运行周期持续循环350小时,相当于美国佛罗里达州户外阳光下一年的曝晒效果)。
今天的内容就到这里,非常感谢大家的阅读和观看,希望对您有所帮助。如果有任何疑问,欢迎随时联系我们的工作人员,我们将全力为您提供服务,并期待未来的合作。
