土工布的质量指标与检测方法有哪些呢？

土工布的质量指标与检测方法有哪些呢？今天小编来聊一聊，下面一起看一下吧。

物理性能：

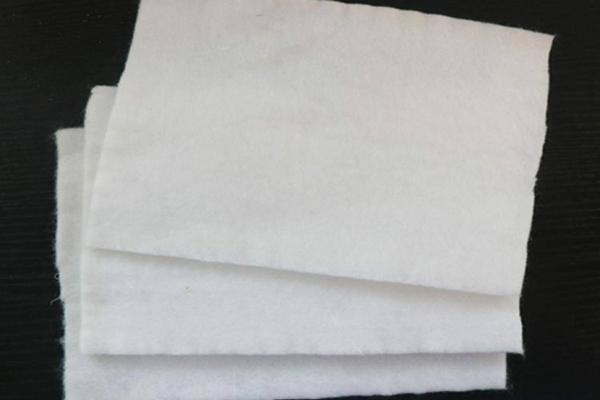

土工布的物理性能主要包括其单位面积质量测定和厚 度测定等。单位面积质量主要是裁取面积为10000平方厘米的试样10块，将裁好的试样按编号顺序逐一在天平上称量，读数精确到0.01ｇ；裁取有代表性的试样10块，试样尺寸不小于基准版的面积，将试样自然平放在基准板与压块之间，轻轻放下压块，使试样收到的压力为2MPa，接触开始计时，30s时读数，精确到0.01mm。

力学性能：

土工布的力学性能主要包括其宽条拉伸试验、梯形撕破 强力试验、ＣＢＲ顶破强力试验、刺破强力试验等。土工布的一个重要质量指标就是宽条拉伸试验，宽条拉伸的测试主要选取纵向和横向至少200ｍｍ长×200ｍｍ宽的试样5块，在标准环境下调湿24ｈ后采用100mm的标距来进行试验，试验中用到等速伸长型强力试验机，速率保持在20mm／min；土工布的梯形撕破强力试验的时候，选择梯形的试样，在标准环境下调湿24ｈ后并用强力机的上下夹钳夹紧试样布。不断增大试样的外加负荷，使梯形土工布的短边沿着切口向长边的方向慢慢撕裂，一直到全部断裂。在此检测中选择的仪器是等速伸长型强力试验机， 拉伸速度保持在100mm／min；

土工布的CBR顶破强力试验指的是用一种专用环形夹 具固定住试样，在标准环境下调湿24ｈ后然后把直径50mm的平头圆柱形顶压杆以60mm／min的速度顶向试样， 直至试样破裂，在这个试验中使用的也是等速伸长型强力试验机。

水力学性能：

水力学性能包括有效孔径试验、垂直渗透性能试验等。有效孔径试验的方法包括湿筛法、干筛法、数字图像处 理法和流体过滤法，其中以干筛法最为常用。干筛法就是用样本布振筛某一直径的玻璃珠，再测量通过测试的玻璃珠重 量来计算过筛率。然后换不同直径的珠子再来进行测试，最后画出土工布孔径分布曲线求出等效孔径。垂直渗透性能试验的方法为恒水头法，主要是避免土颗 粒随水流流失，但还要彻底滤去水分，这些特性用渗透系数 来表示。在渗透的水力梯度大小为1的时候，测试土工布厚度以及上下游的水位差、渗透速度等来计算渗透系数。

耐久性能：

土工布的耐久性能主要包括了抗氧老化、抗酸、碱液性 能等。在工程当中，土工布一般都会永久存在，而其多为高 分子聚合而成，故容易出现老化现象，这些对工程的危害很 大，所以耐久性的测试显得很重要。测试时对样本进行紫外线、生物、低温、酸和碱的处理，强度保持率来表示耐久性能。

土工布试验中的问题以及解决方法

现实应用中，土工布测试曾经只有9项国家标准，而标 准和质量检测工作往往比产品的生产和应用滞后。 后来国 家标准增加到了17项，包括了选取样本和试验的准备工作、 单位面积质量测定、垂直渗透性能试验、宽条拉伸试验、梯形撕破强力试验、有效孔径试验、抗氧老化、抗酸碱液性能等。随着标准的不断完善，许多企业开始精心办好测试工作，努力贯彻新标准，完善质量检测体系，配合高精度仪器使得检测水平得以提高，提高检测人员的技术水平和管理水平来进 一步完成产品质量水平的提高。制作过程中，主要有以下几个比较典型的问题出现，需要加以重视。

质量检测结果存在矛盾：

（1）材料的质量是不是均匀，土工布不会出现任意局部 质量均匀却整体不均匀的情况。因此同一块土工布上的不同样本，如若各自质量都很均匀，那两者之间的质量差异不会很大。于是可以通过样本测试指标的变异系数和标准差 来考察其是不是均匀。材料不均匀测试结果不同的时候应当以较低的结果为准来判定布料是否合格。

（2）考虑试验检测的规范性。这与检测工作者的技术 水平以及仪器的精密程度有关。试验检测人员对检测过程 有越深刻的理解、技术水平越高，且仪器精密程度越高，则得出的试验结果越准确。土工布的试验流程并不是很复杂深奥，工作者弄清楚试验的目的，弄明白工作流程和工作思路，细心认真的完成检测工作即可。

（3）对样本进行考察分析。对质量均匀的土工布进行多次检验其结果也不一定会相同，材料质量不均匀或者是检测存在误差的时候，结果就可能会不合格。可以加大试验检测的频率，然后得出产品质量的平均值来判定布料是否合格。

总结

土工布的检测工作有一定的流程，有规可循，因此并不是深奥的工作，检测过程中碰到什么问题，都根据实际情况来应对，积极向有经验的工作者学习，不断进行沟通工作。检测是在实际使用中碰到的情况，所以先了解样本在实际中的使用情况对正确处理某些细节是有好帮助的。 通过合理有效的方法能够帮助处理好土工布试验中的问题，提高试验检测水平。

以上就是今天的内容，感谢大家的阅读和观看，希望对大家有帮助，如果您有什么不懂的，欢迎联系我们的工作人员，我们将竭诚为您服务，期待我们以后的合作。
