土工布是怎么进行测试的?

山东茂隆新材料科技有限公司 2022-12-03 2078


提到常用的土工材料,相信大家都能想到很多,今天小编来聊一聊其中一种-土工布,它在生产时是怎么进行测试的呢?下面一起看一下吧。

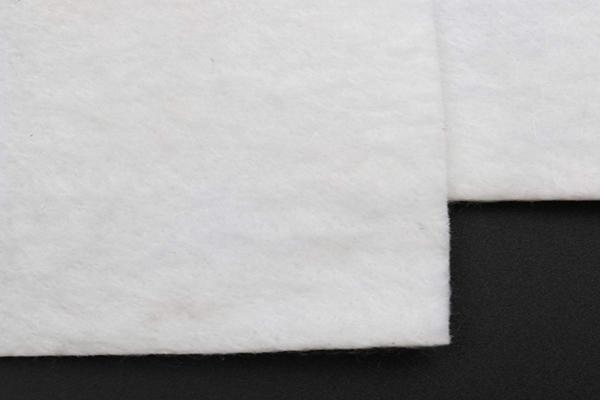

土工布又称土工织物,它是由合成纤维通过针刺或编织而成的透水性土工合成材料,它成品为布状,一般宽度为4-6米,长度为50-100米,重量轻、成本低、耐腐蚀、具有反虑、排水、隔离、增强等优良性能。它分为有纺布和无纺长丝布。

土工布是怎么进行测试的?  第1张

特点

1、强力高,由于使用塑料纤维,在干湿状态下都能保持充分的强力和伸长

2、耐腐蚀,在不同的酸碱度的泥土及水中能长久地耐腐蚀

3、透水性好,在纤维间有空隙,故有良好的渗水性能

4、抗微生物性好,对微生物、虫蛀均不受损害

5、施工方便,由于材质轻、柔,故运送、铺设、施工方便

6、规格齐全,幅宽可达9米,是国内最宽产品,单位面积质量:100-1000g/m²

检测方法国家标准

GB/T 17630-1998 土工布及其有关产品 动态穿孔试验 落锥法

GB/T 17631-1998 土工布及其有关产品 抗氧化性能的试验方法

GB/T 17633-1998 土工布及其有关产品 平面内水流量的测定

GB/T 17632-1998 土工布及其有关产品 抗酸、碱液性能的试验方法

GB/T 17634-1998 土工布及其有关产品 有效孔径的测定 湿筛法

GB/T 17635.1-1998 土工布及其有关产品 摩擦特性的测定 第1部分、直接剪切试验

GB/T 17636-1998 土工布及其有关产品 抗磨损性的测定 砂布/滑块法

GB/T 17637-1998 土工布及其有关产品 拉伸蠕变和拉伸蠕变断裂性能的测定

GB/T 19978-2005 土工布及其有关产品 刺破强力的测定

GB/T 14799-2005 土工布及其有关产品 有效孔径的测定 干筛法

GB/T 15788-2005 土工布及其有关产品 宽条拉伸试验

GB/T 15789-2016 土工布及其有关产品 无负荷时垂直渗透特性的测定

GB/T 13762-2009 土工合成材料。土工布及土工布有关产品单位面积质量的测定方法

土工布是怎么进行测试的?  第2张

土工布的检测项目有哪些?

1、土工布内在质量检测项目:厚度、纵横向断裂强度、标称断裂强度对应伸长率、顶破强力、单位面积质量偏差率、幅宽偏差率、厚度偏差率、等效孔径、垂直渗透系数、纵横向撕破强力、抗酸碱性能、抗氧化性能、抗紫外线性能、缝制强度、经纬向撕破强力等。

2、土工布内在质量科选择检测项目:动态穿孔、刺破强力、纵横向强度比、平面内水流量、湿筛孔径、摩擦系数、抗磨损性能、蠕变性能拼接强度、定负荷伸长率、定伸长负荷等

3、土工布外观检测项目:布面不匀、折痕、杂物、边不良、破损、稀路、断纱、缺纱等缺陷。

刺破强力原理

在顶杆压试样直至破裂的过程中测得的最大力,将试样固定在规定的环形夹具内,用与试样面垂直的顶杆以一定的速率顶向试样中心直至刺破,并记录试验过程中最大的刺破强力。

刺破强度检测

1、将试样固定在规定的环形夹具内,用与试样面垂直的顶杆以一定的速率顶向试样中心直至刺破,并记录试验过程中最大的刺破强力

2、土工布刺破强度试验需要直径为100mm的圆形试样10块,如果试验结果不匀率较大可以增加试样数量为便于夹持,在试样的适当部位开槽或挖孔。

3、开动试验仪运行,直至试样被刺破,记录其最大值作为该试样的刺破强力,以牛顿(N)为单位,对于土工复合材料,可能出现双峰值的情况下,不论第二个峰值是否大于第一个峰值,均以第一个峰值作为试样的刺破强力。

试样

1、试样取样

根据GB/T13760选择试样

2、试样尺寸和数量

直径为100mm的圆形试样10块,如果试验结果不匀率较大可以增加试样数量,为了便于夹持,在试样的适当部位开槽或挖孔(根据夹持设备)

试验步骤

1、安装夹具

将顶杆和夹具底座安装在试验机上,保证夹具在顶杆的轴心线上

2、设定仪器

选择力的量程使输出值在满量程的10%-90%之间,设定试验机的运行速度为300mm/min±10mm/min。

3、夹持试样

试样在无张力和折皱的情况下,固定住环形夹具上,确保试样不会产生滑移,并将夹好试样的环形夹具放在试验台上。

对于湿态试样,在水中取出后3min内进行试验

土工布是怎么进行测试的?  第3张

4、测定刺破强力

开动试验仪运行,直至试样被刺破,记录其最大值作为该试样的刺破强力,以牛顿(N)为单位,对于土工复合材料,可能出现双峰值的情况下,不论第二个峰值是否大于第一个峰值,均以第一个峰值作为试样的刺破强力

如果试验过程中出现纱线从环形夹具内滑出或试样滑脱,应舍弃该试验数据,另取一块试样测定。

计算

计算10块试样刺破强力的平均值,结果按GB/T8170修约到三位有效数字,如果需要,计算刺破强力的变异系数,结果修约到0.1%。

试验报告

试验报告应包括以下内容

1、本标准的编号

2、试样的描述

3、试验用标准大气

4、调湿或浸湿试样的条件

5、试样刺破强力的平均值

6、刺破强力的变异系数(CV)值

7、任何偏离规定程序的详细说明。

土工布是怎么进行测试的?  第4张

以上就是今天的内容,感谢大家的阅读和观看,希望对大家有帮助,如果您有什么不懂的,欢迎联系我们的工作人员,期待我们以后的合作。
