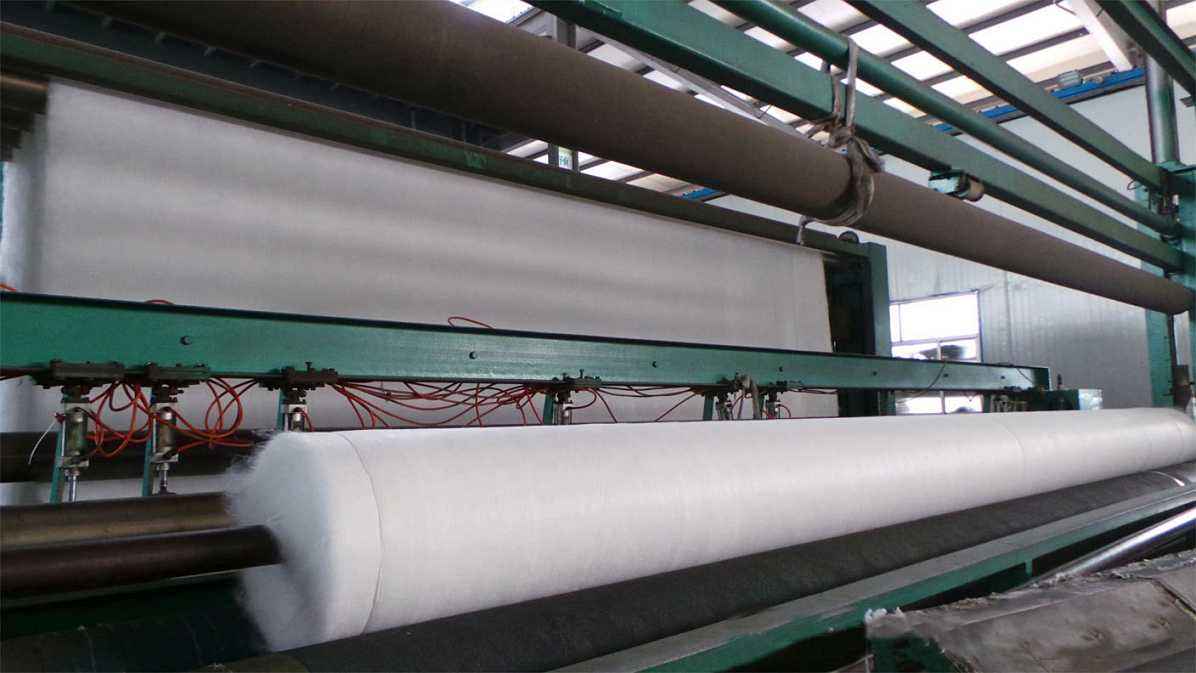

目前土工布原料大多采用高分子聚合物,其中用得最多的是聚丙烯原料(包括纤维)，聚丙烯原料用得最多,价格固然是一个重要因素,但主要是丙纶有优良的耐酸耐碱性、耐腐蚀、耐霉变,不受细菌侵蚀;且有较好的芯吸效应,对水的渗透性能好。其机械性能亦十分优良,尤其是近年来国内已开发出高强丙纶长丝,强度高，制作丙纶机织土工布及袋布都很适合。丙纶的缺点是抗紫外线性能差,特别对UVB波段的紫外线很敏感,试验表明,春夏季隔玻璃在光照下6个月,其强度即降为0,而涤纶仍能保持78%,尼龙为73%,因此丙纶在抽丝前必须经防老化处理,在使用和运输中必须尽量避免在日光下暴晒。另外,丙纶的熔点较低(在135℃左右),因此在与沥青等密封材料及铺地材料结合时受到一定限制。涤纶机械物理性能好,熔点比丙纶高,耐紫外线辐射亦比丙纶好得多,因此也是土工布的理想原料。涤纶耐酸性好,亦耐弱碱,但长期与碱性物质如石灰、水泥、混凝土、碱性土壤接触,强力会受损失,其抗水解性能亦较差,在使用时应予以注意。尼龙和维纶耐碱性好,但耐酸性差。聚酰胺长丝在pH为4,25℃缓冲溶液中经11个月,强度只剩至1%,聚酰胺土工布不宜用于pH<5的土壤中,否则不耐久。维纶耐海水侵蚀,适用于海岸工程。
